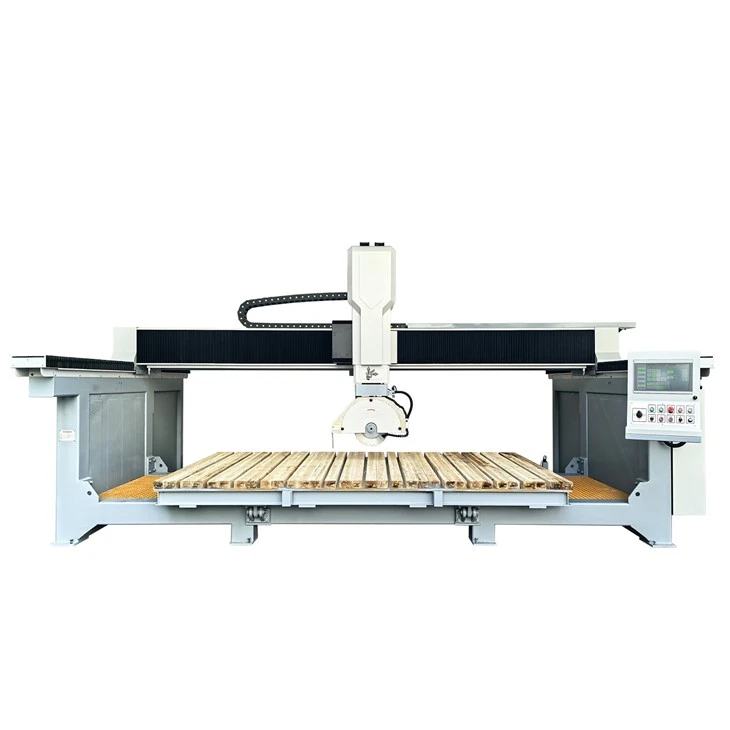

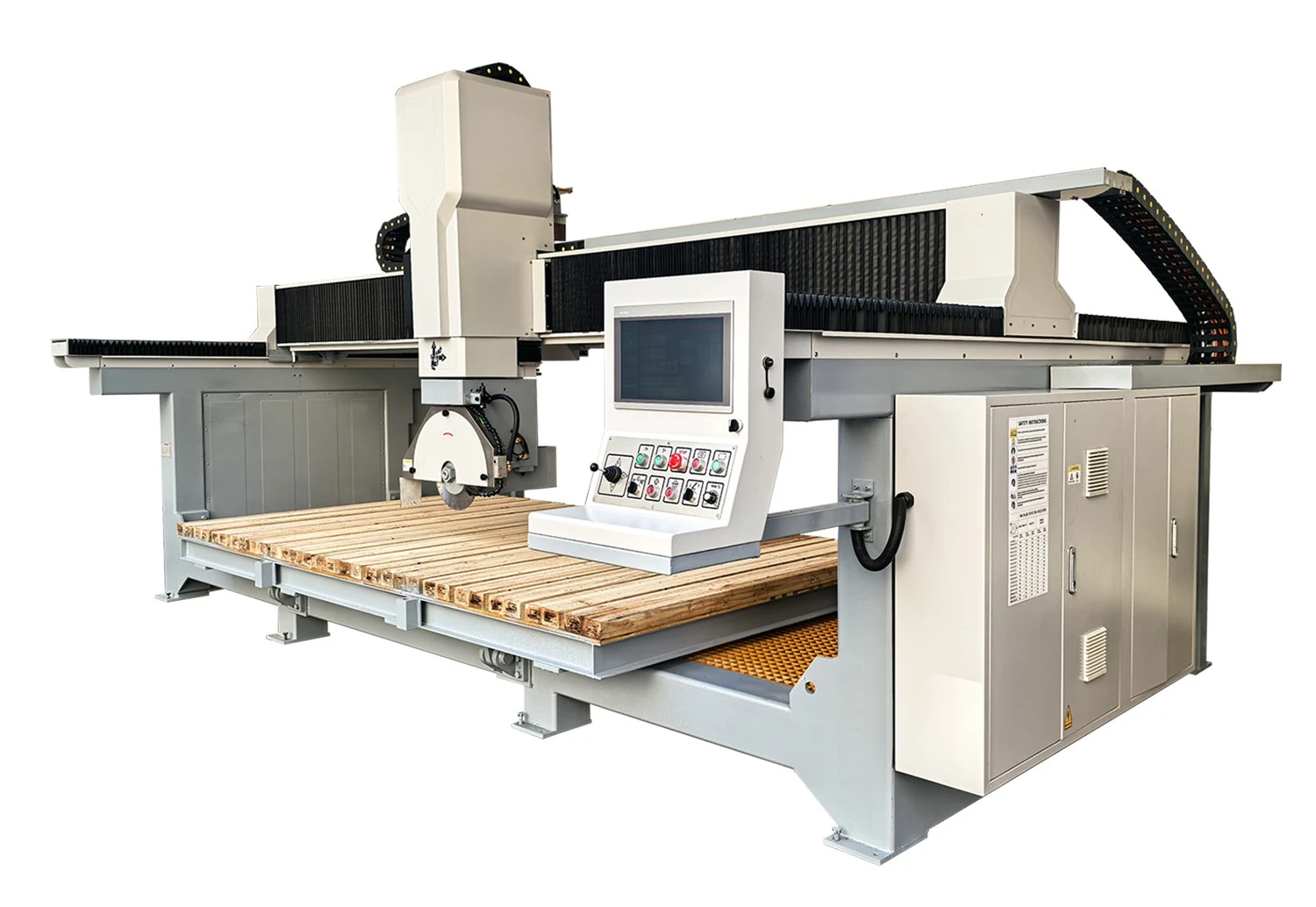

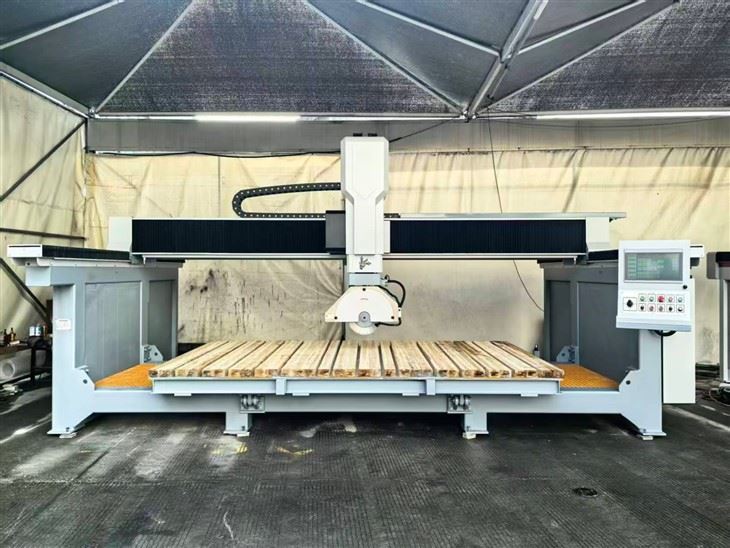

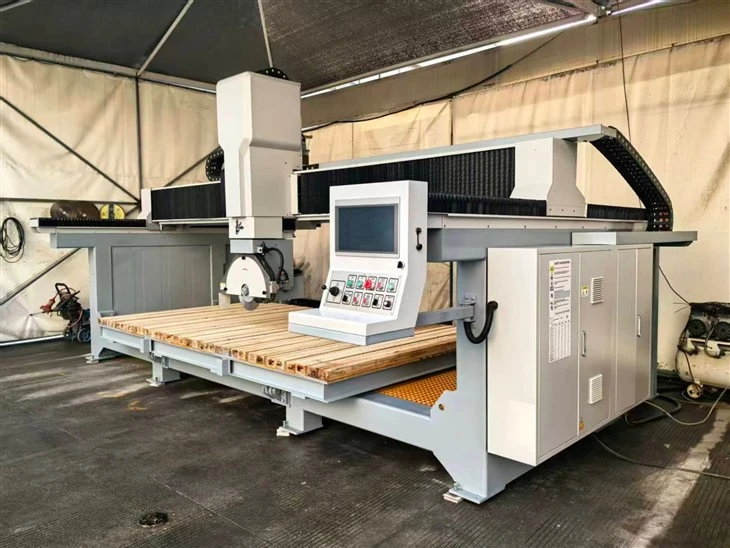

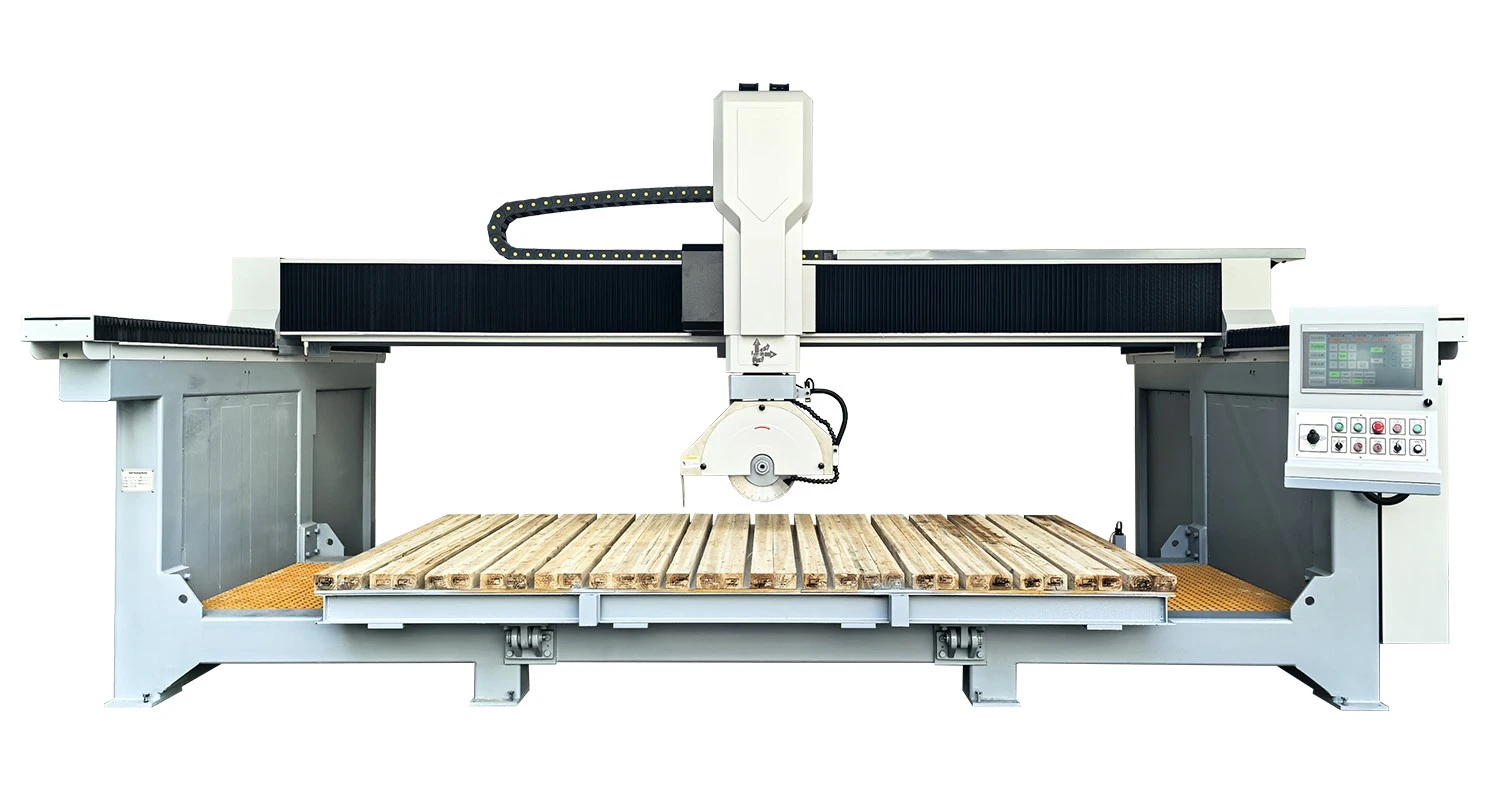

منشار جسري بتحكم PLC ذو 4 محاور

نموذج

ZLBS-500التصنيع باستخدام الحاسب الآلي/4A

وحدة

حجم المنضدة

L3500*W2000(طاولة خشب)

مم

حركة -المحور Z

300

مم

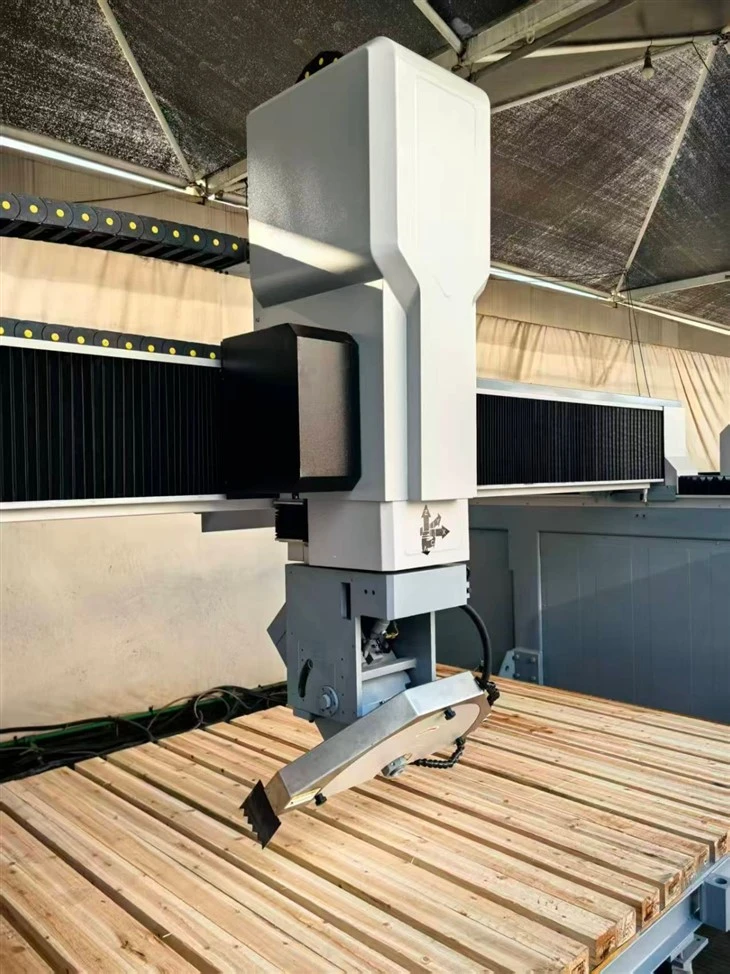

المحور C-تدوير الرأس

يدور الرأس0 درجة -360 درجة،

"زعيم تشونغدا" روبوت المخفض

محور-.

إمالة الرأس0 درجةو 46درجة

XY Z-ناقل الحركة بالمحور

المحور X-يعتمدتايوان# 30 سكة توجيه خطية + حامل حلزوني وتروس + مخفض كوكبي.

Y-محوريعتمدتايوان# 30 سكة توجيه خطية + حامل حلزوني وتروس.

المحور ع-.يعتمدتايوان# 30 سكة توجيه خطية + لولب كروي + مخفض كوكبي.

قطر الشفرة

350-500مم

مم

نظام التحكم

PLC مع جهاز التحكم في الحركة، ZL-يقطعبرنامج شاشة لمس 15 بوصة

المحرك الرئيسي

22كيلوواط محرك مغناطيسي دائم بتردد بحد أقصى 4000 دورة في الدقيقة

كيلووات

إجمالي الطاقة

30

كيلووات

أبعاد

L5750*W4150*H3500

مم

استهلاك المياه

2

m³/h

الوزن الإجمالي

4.5

t

حجم تسليم الجزء الرئيسي

5750x2200x2500

مم

طريقة تسليم الآلة

يتم تسليم الجزء الرئيسي ككل(حاوية المقر الرئيسي)

• تلقائيأداةجلسة مقياس (√)
• نظام التشحيم التلقائي (√)
• رسم وظيفة (√)
• ترقية البرمجياتdه مجانا ل الحياة-الوقت(√)
